Montageinstructies

1.1Uitsorteren

Als uw order wordt geproduceerd worden alle stukken in een batch opgenomen en willekeurig verwerkt. Het is daarom van belang dat u bij de levering de stukken uitsorteert om de plaatsing goed voor te bereiden.

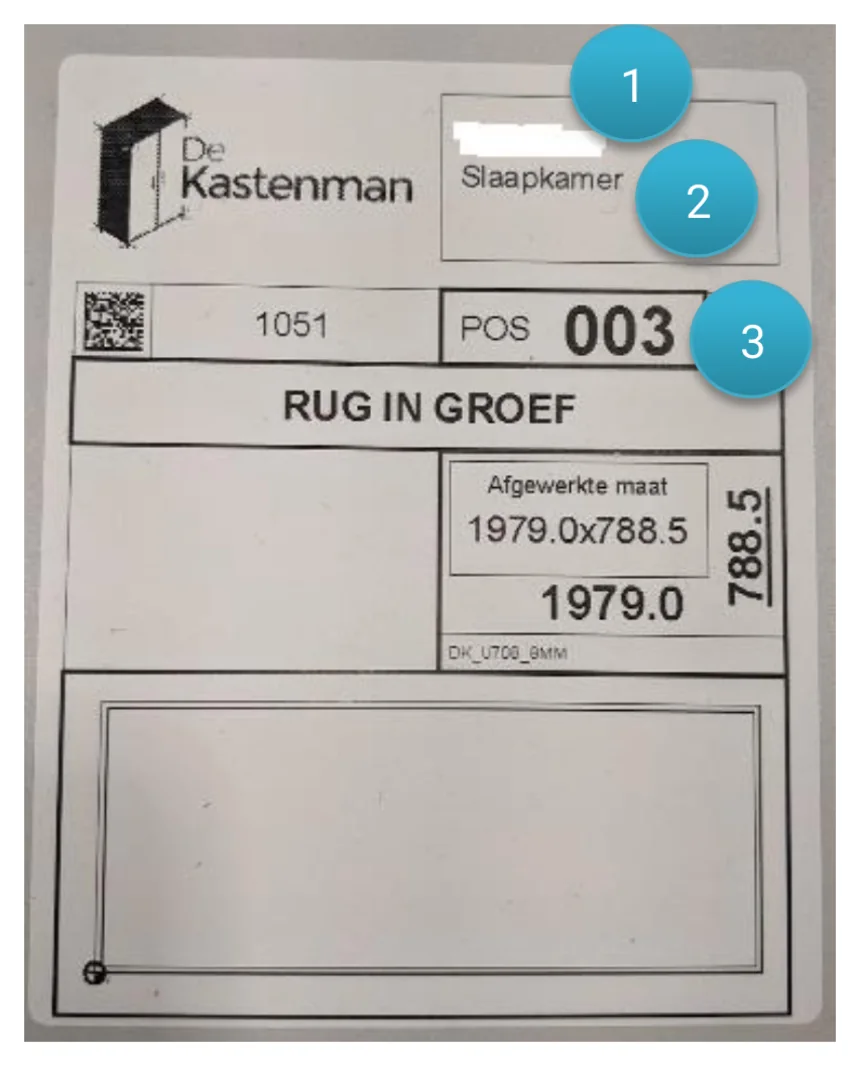

Ieder paneel is voorzien van een sticker om het stuk doorheen de productieketen en tijdens de plaatsing te identificeren:

De volgende elementen zijn van belang voor de plaatser:

1. Klantnaam
2. Kastnaam: dit komt meestal overeen met de naam van de kamer waar de kast dient geplaatst te worden.
3. Positie: dit is de identificatie van het kastelement waar deze kast bij hoort.

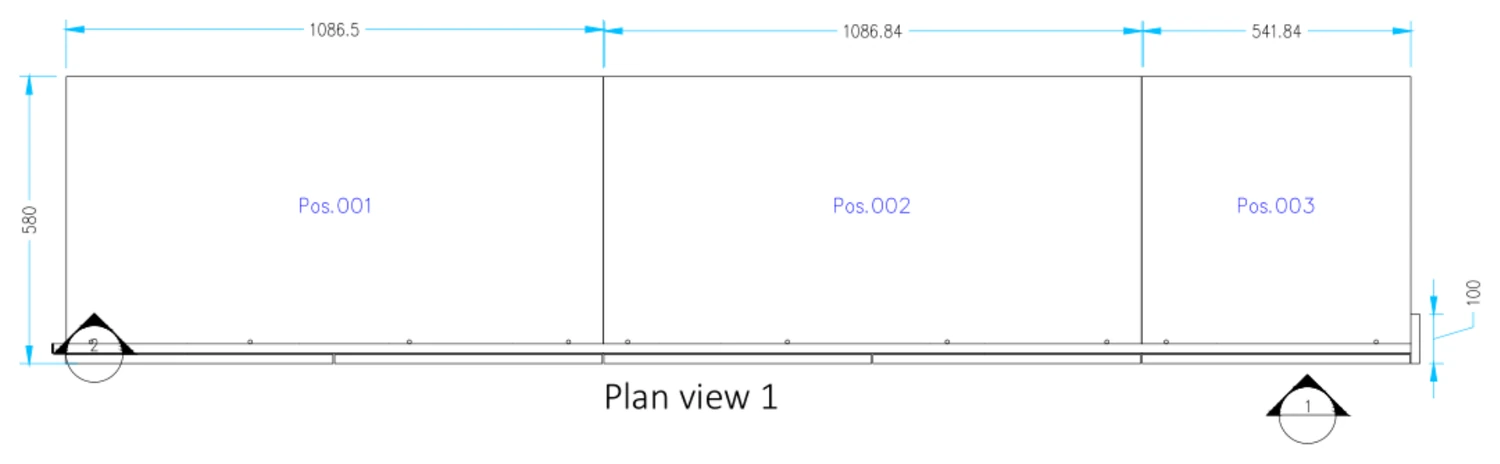

Om de positie juist te begrijpen is het ook van belang dat de meegeleverde bouwplannen worden bekeken. De positienummers die op de etiketten staan komen overeen met de positienummer die daar per kastdeel vermeld zijn:

1.2Positionering

De inplanting van de kast dient bepaald te worden voor met de montage wordt begonnen. Om de positionering goed uit te voeren volgt u best volgende stappen:

1. Monteer de sokkels aan de bodems van iedere positie.
2. Plaats de sokkels van iedere positie langs mekaar zoals voorzien op het bouwplan.
   !

   Bodems worden nooit vlak tegen de muur geplaatst. Wij houden normaal gezien steeds rekening met een ruimte van ongeveer 15mm tussen de achterkant van de bodem en de muur.

3. Lijn de plaats van de sokkels af. Om tot een professioneel resultaat te komen is het van belang dat dit gebeurt ten opzichte van andere lijnen in de bestaande situatie. Dat kan zijn:
   1. Tegelvoegen
   2. Voegen tussen parketplanken
   3. de afstand tot de bestaande muur
4. Kijk na of alle sokkels waterpas staan, dit zowel in de breedte als in de diepte. Indien er niveauverschillen zijn of indien de kast niet volledig pas staat, dan kan u dit oplossen door houten stellatjes onder de sokkels te schuiven.

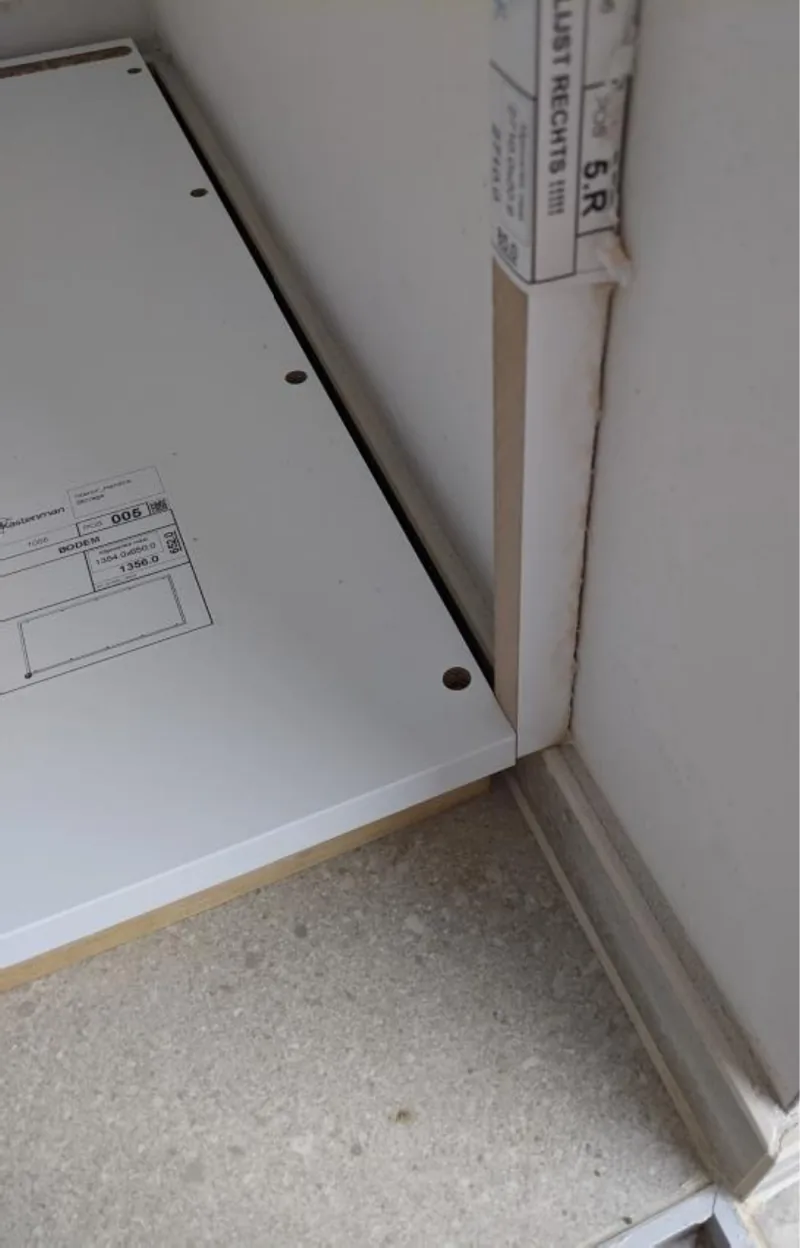

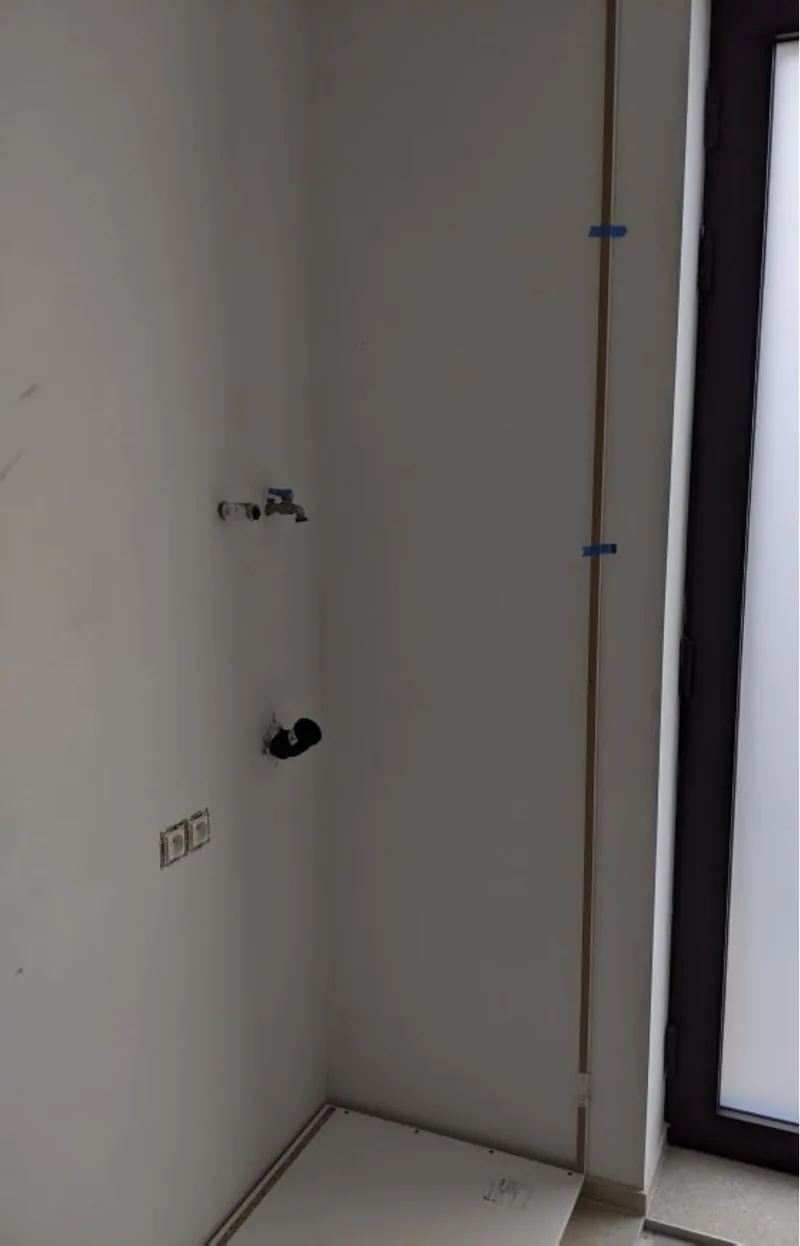

5. Indien u heeft gekozen voor het plus service pakket, kan het ook handig zijn om de sluitlatten tegen de muur te kleven met schilderstape. Zo weet u exact hoever de bodems van de zijmuren dienen te staan. Een praktisch voorbeeld hiervan ziet u hier beneden:





6. Indien er een afgewerkte zijkant voorzien is, kan het ook nuttig zijn om te kijken of de positie van de sokkel aan het uiteinde van de kast overeenkomt met het zijpaneel dat is meegeleverd. Hou rekening met een kitvoeg van 2mm. Check ook op de constructieplannen hoe het zijpaneel zal geplaatst worden:
   1. Gelijk met het corpus (dus de deur dekt de kopse zijde van het zijpaneel af)



   2. Gelijk met de deurfronten: In dat geval zal het zijpaneel 20mm breder zijn dan de bodem, in de veronderstelling dat de deuren zijn uitgevoerd in een materiaal met standaarddikte van 18mm.

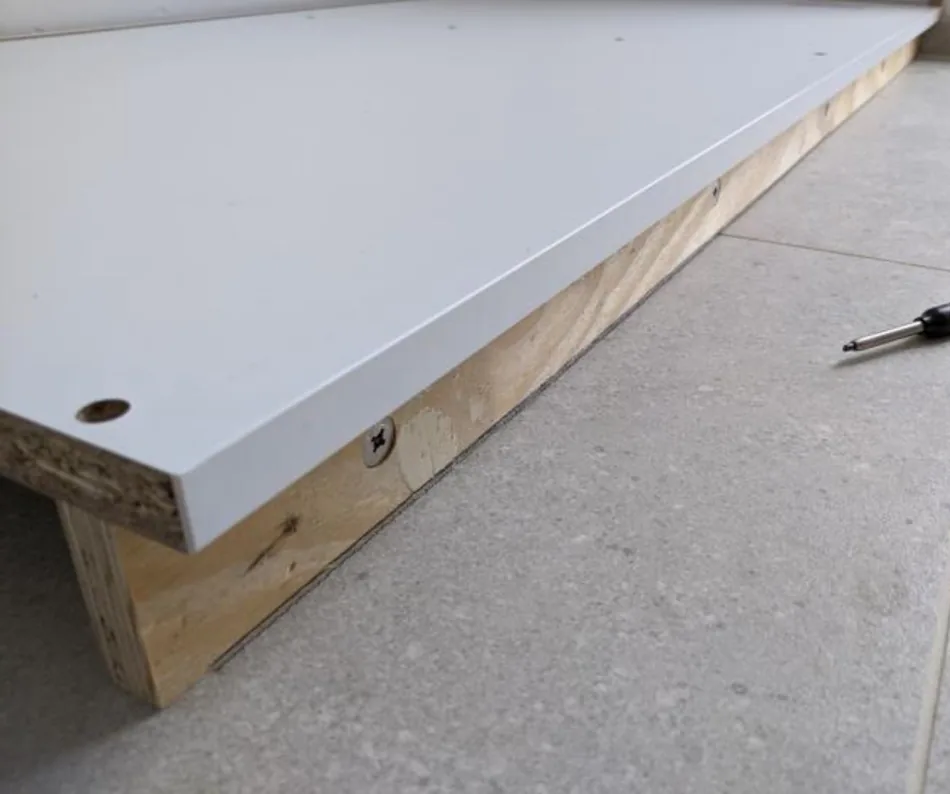

7. Als de positionering in orde is kan u een potloodlijn trekken ter hoogte van de sokkel van de kast voor latere referentie. Als u per ongeluk tegen een bodem stoot kan u zo makkelijk herpositioneren. Deze lijn zal niet meer zichtbaar zijn na het plaatsen van de plint.



2.1Rechte kasten

Geen enkele kast die door De Kastenman wordt geproduceerd is hetzelfde, we kunnen dus enkel in algemene termen de opbouw van een kast beschrijven.

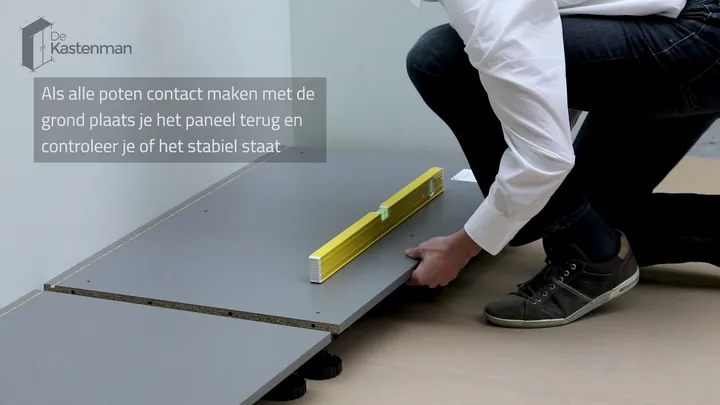

play_arrowStellen bodem afspelen

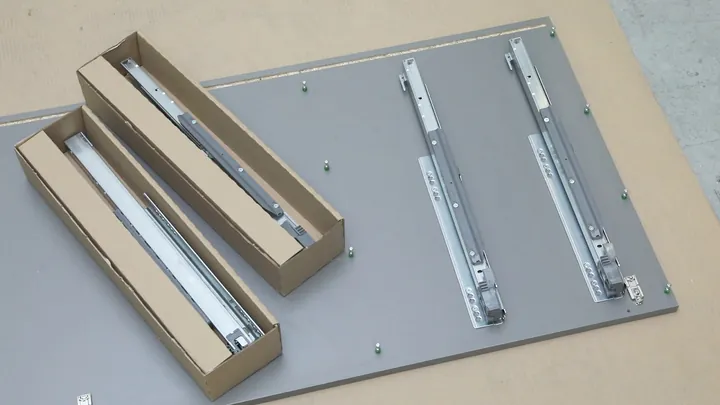

play_arrowMontage frame afspelen

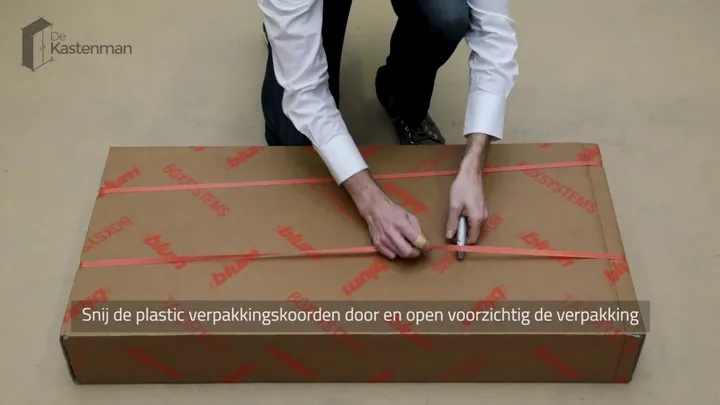

play_arrowMontage lade afspelen

De filmpjes staan op YouTube en worden pas geladen wanneer u op play drukt — daarbij kan YouTube cookies plaatsen. Liever niet? Klik op de titel om een filmpje rechtstreeks op YouTube te bekijken.

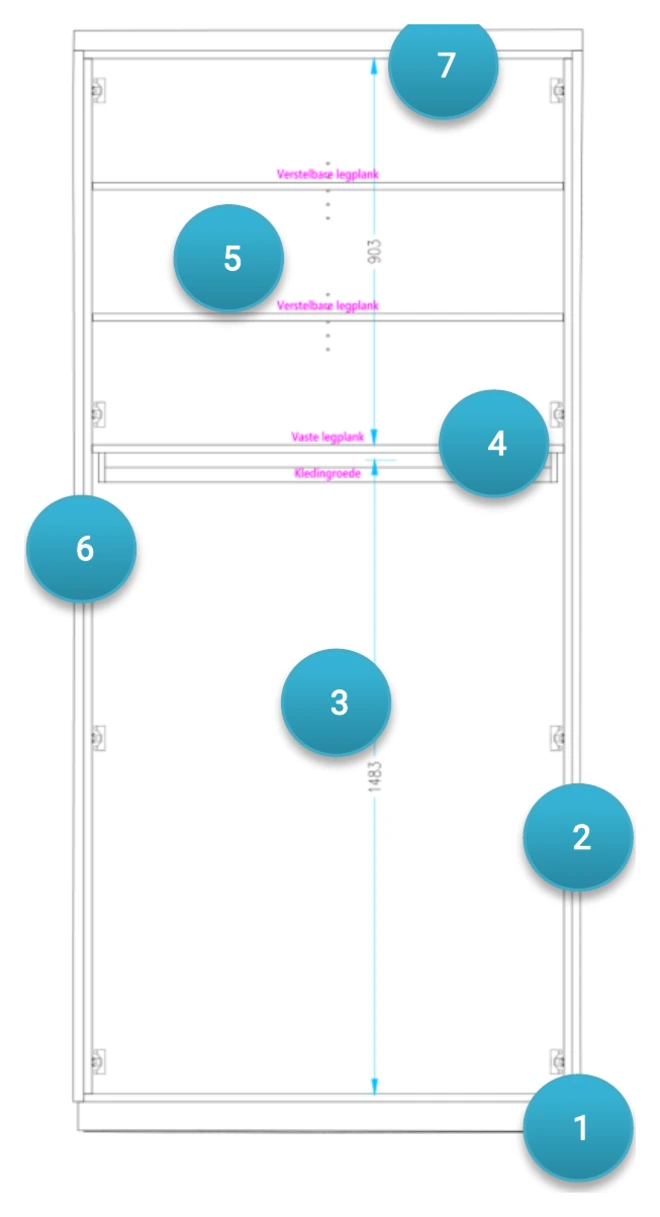

Onderstaande tekening geeft de opbouwvolgorde van een rechte kast weer:

1. Monteer de sokkels aan het BODEM paneel. De draaiverbindingen staan steeds naar buiten gericht! Vergeet ook niet om de sneldrevels aan beide zijdes al te plaatsen:



2. Bereid de linkse of rechtse CORPUSZIJDE voor. De voorbereiding kan bestaan uit het monteren van het volgende beslag:
   1. Scharnierplaatjes

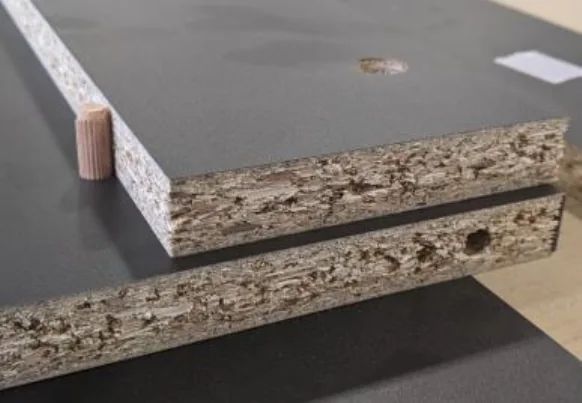

   2. Peildrevels: deze drevels worden geplaatst aan de buitenzijdes om ervoor te zorgen dat de passtukken niet te diep gemonteerd kunnen worden:



      Op de technische tekeningen kan u deze drevels op deze manier herkennen:



   3. Sneldrevels: bij de corpuszijdes dienen deze geplaatst te worden ter hoogte van de vaste legplank

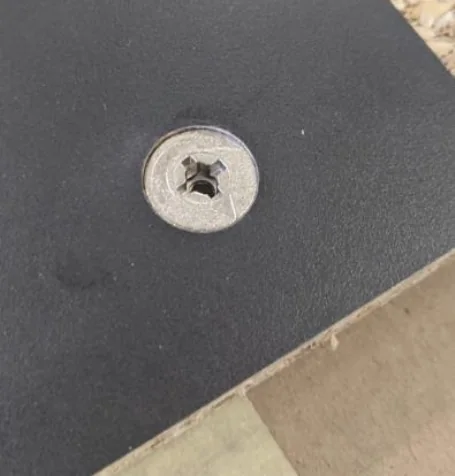

   4. Rastex draaikoppelingen: aan de boven en onderzijdes. Zorg dat het pijltje naar buiten gericht staat:



      Als alle beslag gemonteerd is op de corpuszijde kan deze geplaatst worden op de bodem. Draai de draaikoppelingen stevig aan (225 graden).

3. Plaats de rug in de groef van het bodempaneel.
   !

   Indien de rug geboord is, zal er een gaatje te vinden zijn aan de voorkant onderaan om de onderkant van het paneel aan te duiden. De boring die gebruikt wordt om de legger te ondersteunen in de rug dient overeen te komen met de boring in beide corpuszijdes. Een voorbeeld van een merkgaatje ziet er zo uit:



   Bij de montage zal dit merkgaatje verdwijnen in de groef van het rugpaneel.

4. Bereid de vaste legplank voor (rastex draaikoppelingen) en plaats deze op het rugpaneel passend op de sneldrevels die in de corpuszijde zijn voorzien. Draai de koppelingen stevig aan.
5. Plaats de volgende rug in de groef van de vaste legplank.
6. Bereid de corpuszijde voor en plaats deze op het bodempaneel. Vergeet niet om ook de sneldrevels van de vaste legger goed vast te draaien.
7. Plaats het toppaneel op de beide corpuszijdes en de tweede rug. Draai de koppelingen goed vast.

2.2Schuine kasten

De opbouwvolgorde voor schuine kasten verschilt niet van rechte kasten. Er dient wel aandacht gegeven worden aan het indraaien van scharnierdrevels bij toppanelen. Deze dienen diep in de plug gedraaid. Indien u merkt dat het toppaneel niet helemaal aansluit op een verticale stijl is deze drevel niet diep genoeg ingedraaid.

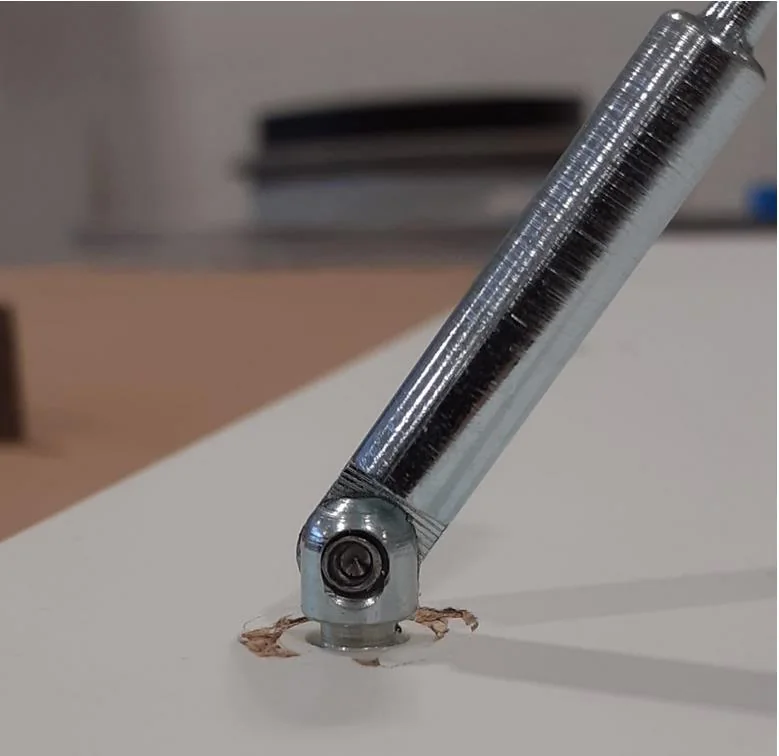

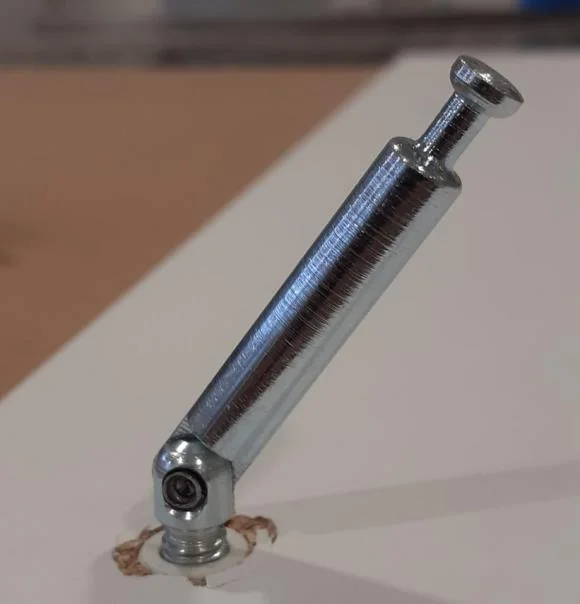

closeNiet diep genoeg

closeNiet diep genoeg

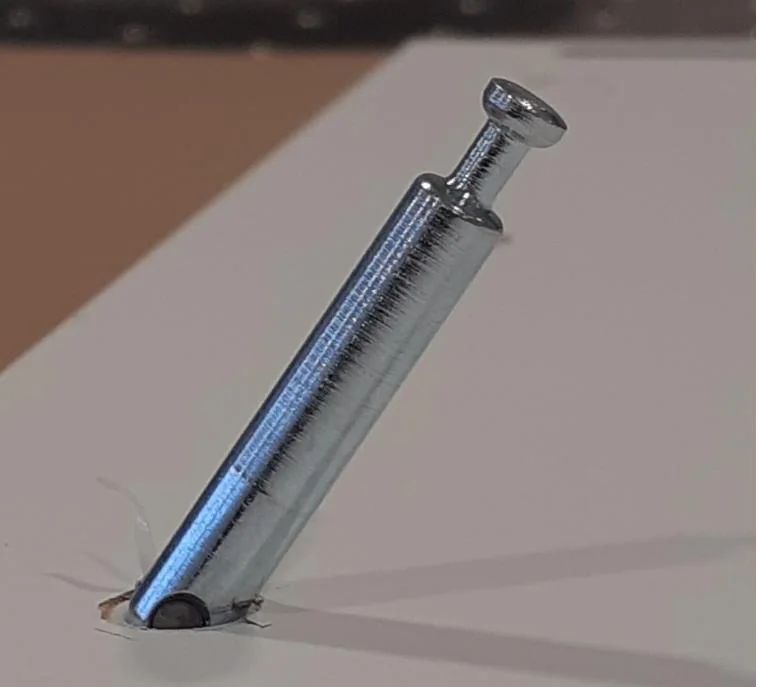

checkCorrect ingedraaid

3.1Fixeren

Na de montage van het corpus en voor de finale plaatsing van de paslatten dient de kast vastgemaakt te worden aan de muren en/of het plafond. Hiervoor wordt het best PU schuim gebruikt. Met PU schuim kan u spleten opvullen tot 6 a 7cm breed. Om overmatige druk op het corpus te voorkomen is het van belang dat er ‘low expansion’ PU schuim gebruikt wordt.

Wij raden het volgend product aan hiervoor:

U heeft ook wegwerpapplicators nodig indien u niet over een PU schuim pistool beschikt:

Het is van belang dat dit schuim enkel wordt aangebracht ter hoogte van vaste verbindingen, i.e. op plaatsen waar de kast niet kan ingedrukt worden. Meer specifiek:

1. Uithoeken van de kast
2. Ter hoogte van vaste legplanken

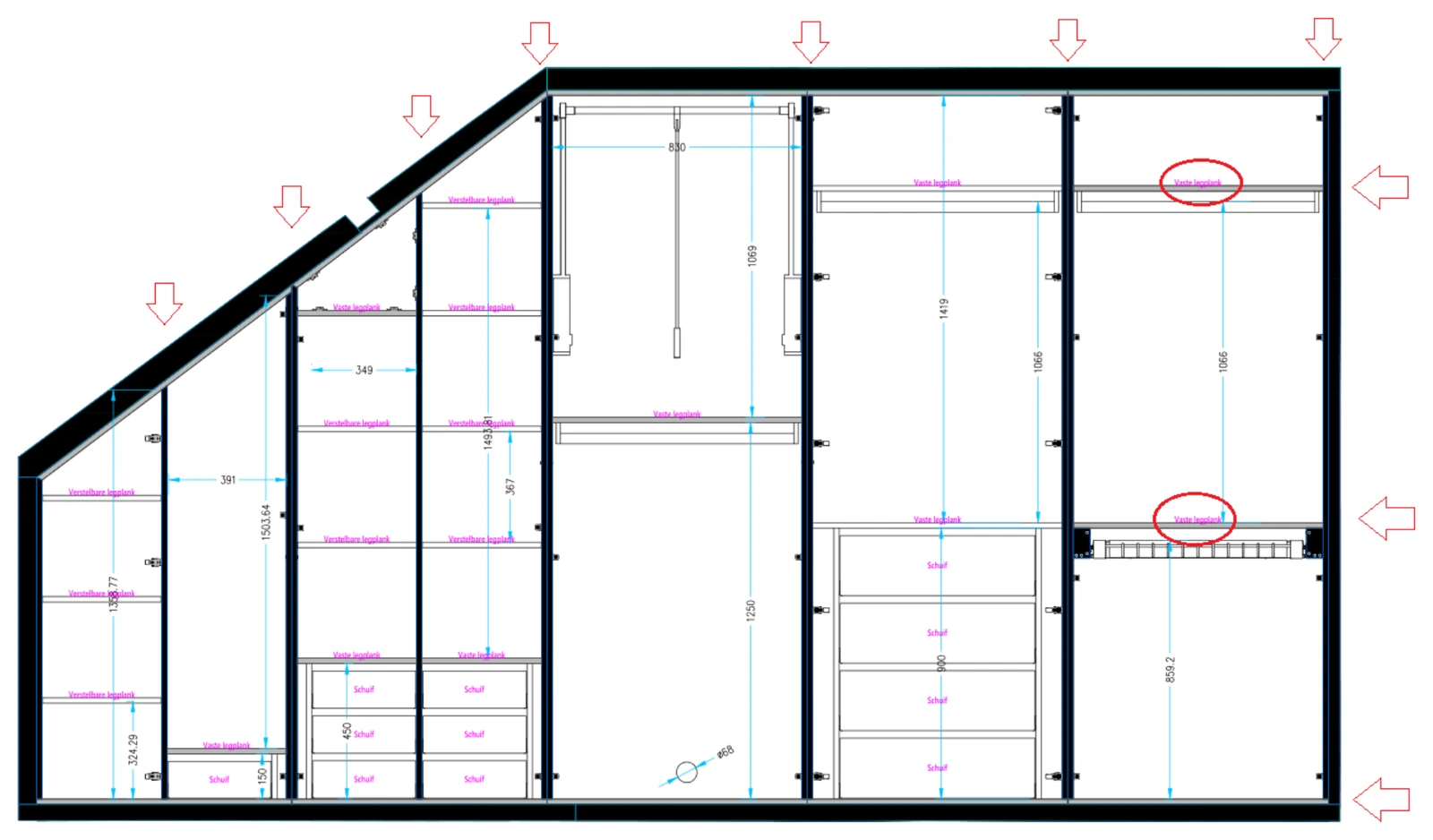

Dus bij onderstaande kast zou er schuim kunnen aangebracht worden op de plaatsen waar de pijltjes staan:

3.2Afkitten

Bij het afkitten raden wij aan om als volgt te werk te gaan:

1. Spuit de voeg dicht met overschilderbare of sanitairkit, al of niet transparant, afhankelijk van de situatie.
2. Vooraleer af te strijken, besproei de aangebrachte kit met een afstrijkmiddel. Wij hebben goede ervaringen met onderstaand product (Tec 7 HP Power Clean), te vinden in de meeste kwalitatieve doe het zelf zaken:



3. Eens de kit is besproeid met bovenstaand product kan er met een spateltje of gewoon met de vinger makkelijk afgestreken worden.

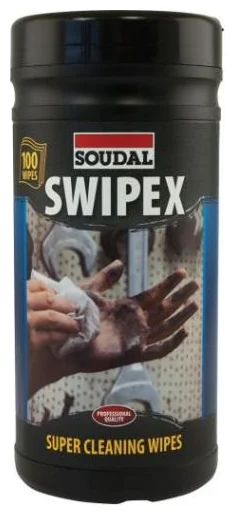

Voor het verwijderen van overtollig kit of andere sporen van lijm of PU, van het materiaal of van uw vingers, zijn volgende doekjes bijzonder effectief:
